Mac Mini 改造工房

逆の手順で組み直し

HDDマウンタの装着から

まずはHDDマウンタにセカンダリにつなぐHDD/SSDを装着します。
セカンダリ用ですから、購入したケーブルを使います。
最初は下側だけ装着し、マウンタにネジ留めします。

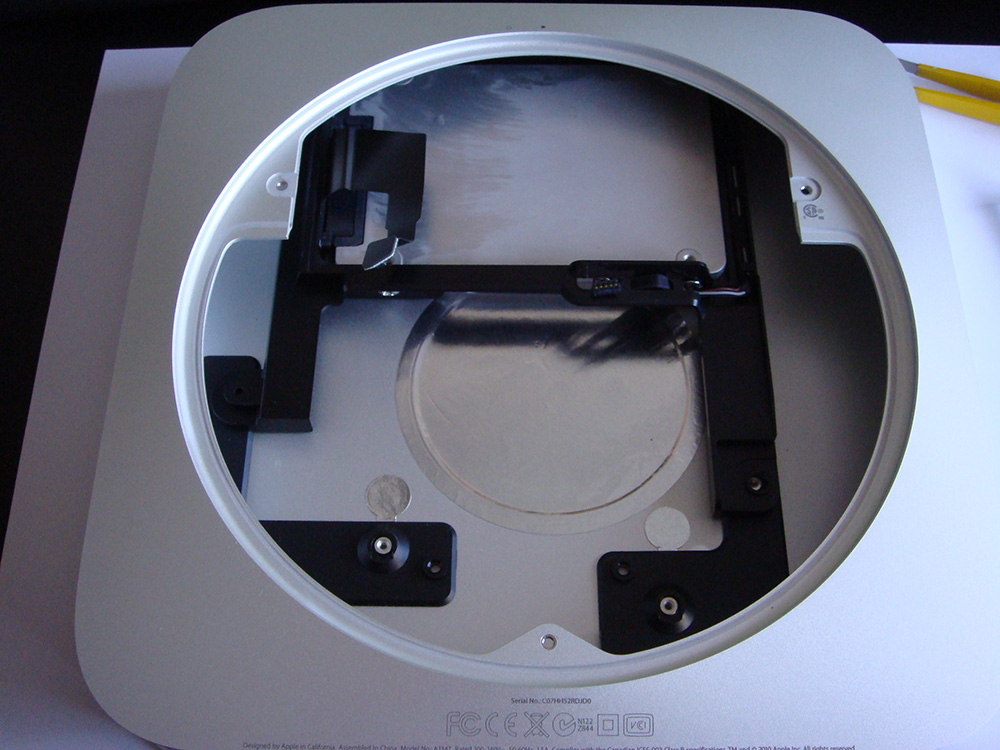

次に電源ユニットを差し込みます。

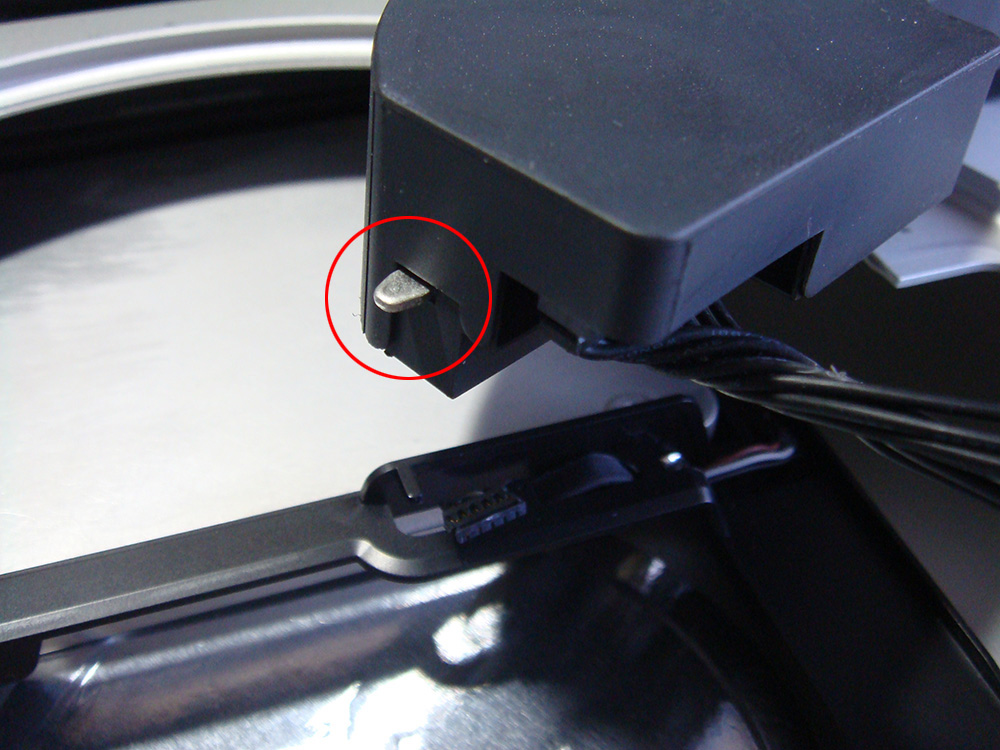

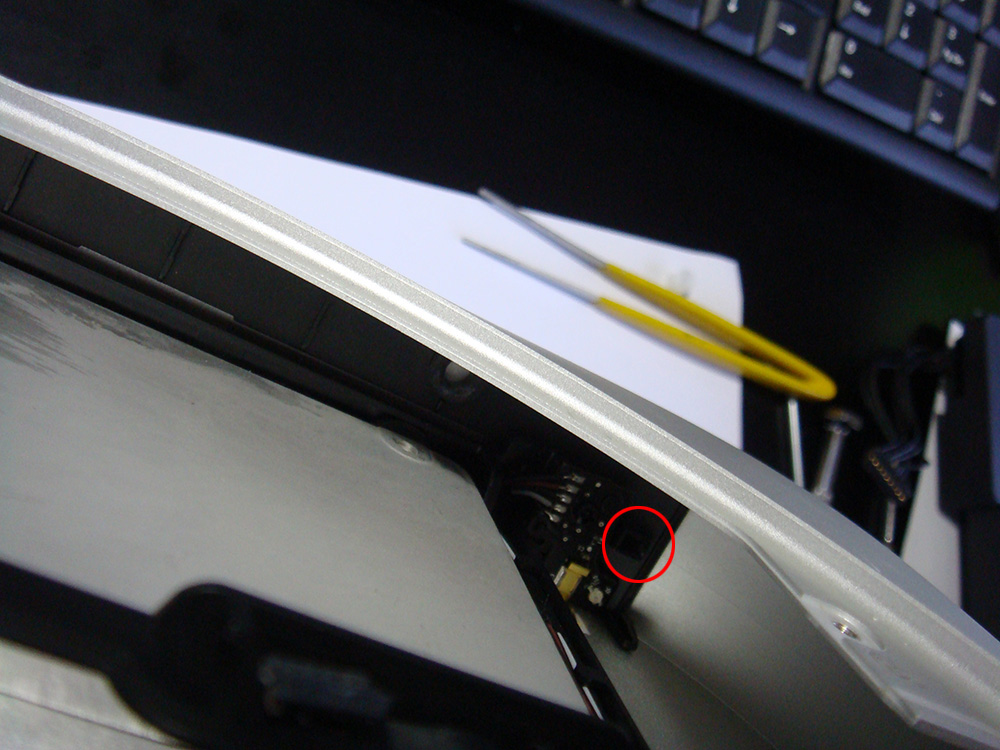

ケースのマルで囲った部分と電源ユニットのマルで囲った部分が
一致するように差し込みます。
なんとなく収まりが良くないなと感じたら、きちんとハマッてないです。
きちんと収納できていれば、グラつきはありません。











次にACコネクタの留め金を付けます。
コネクタを90度、時計回りに回します。

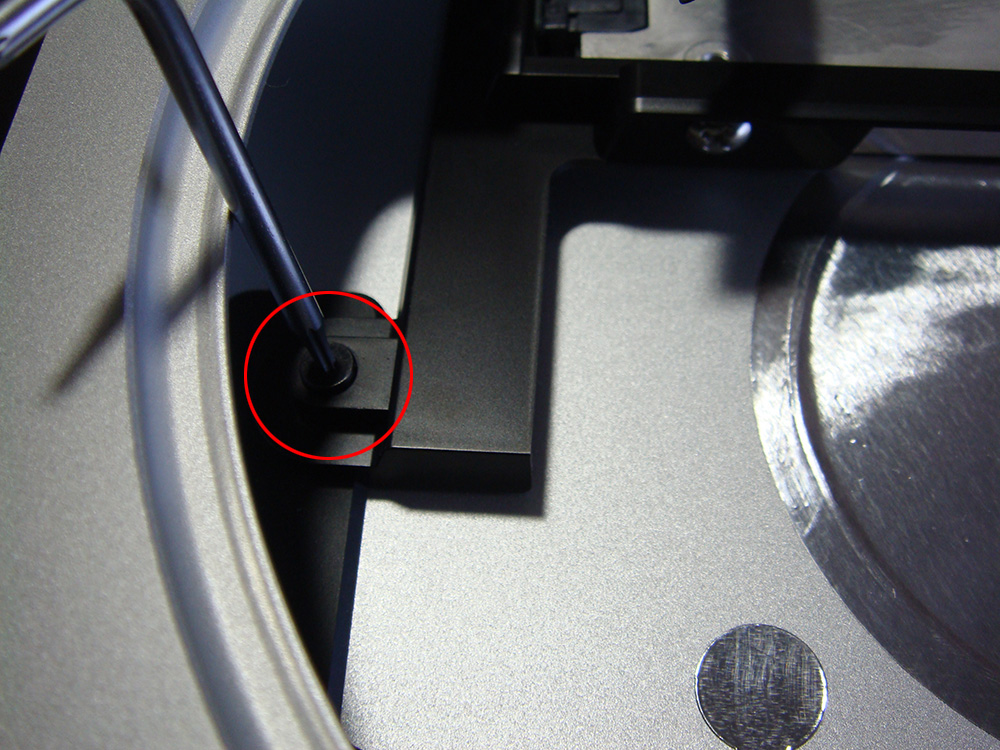

電源ユニットをネジ留めします。







次にマザーボードを差し込みます。











最後まで押し込まず、1センチくらい残した状態で

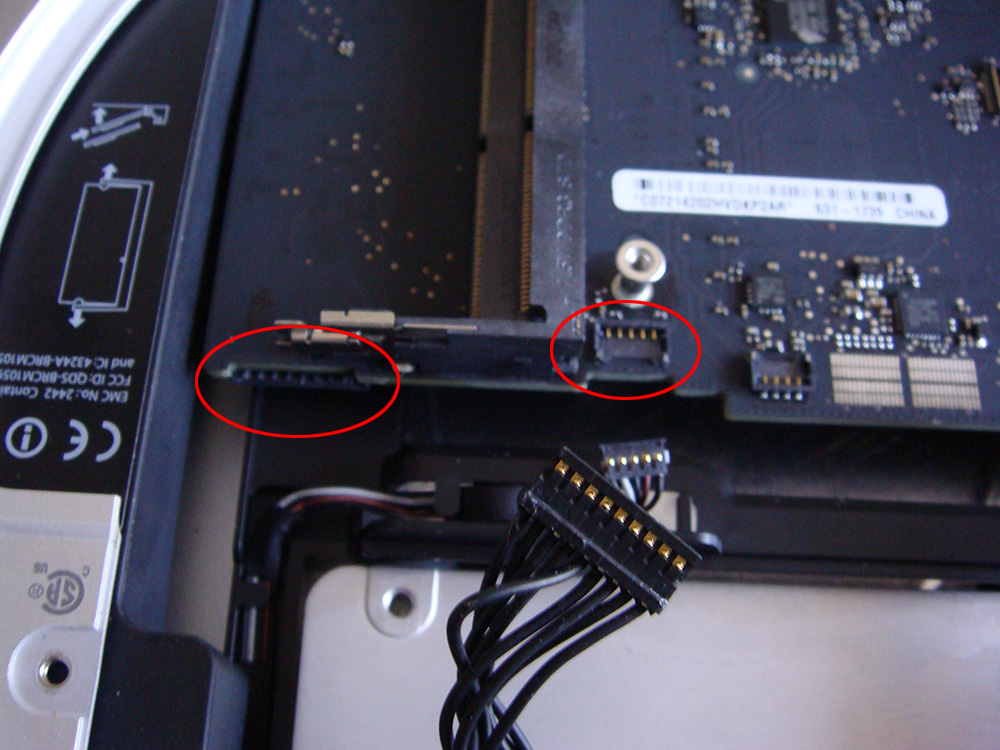

電源ケーブルを接続します。

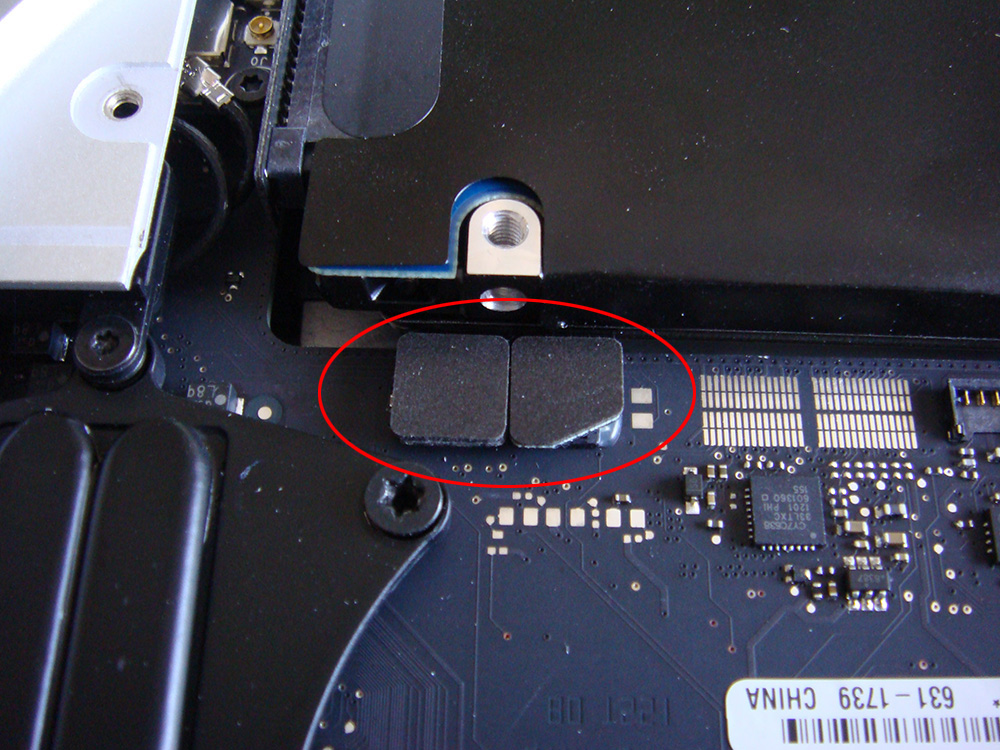

更に3ミリほど残した状態で、基盤のコネクタを接続します。



この状態でプライマリのHDD/SSDの装着を行います。

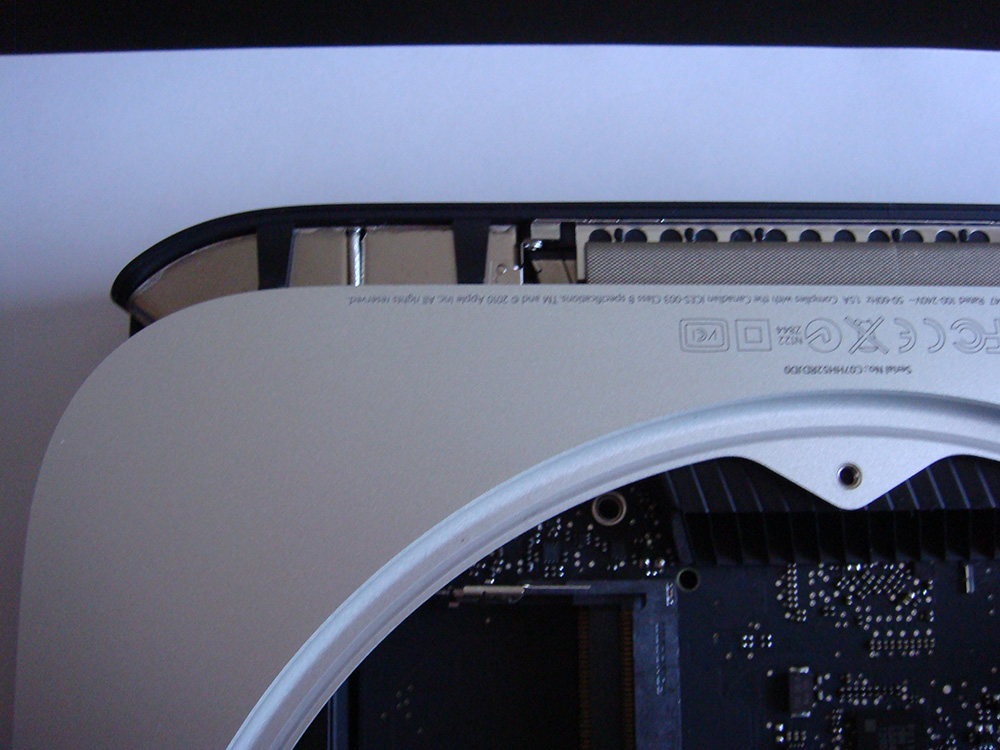

HDD/SSDの収まりが済んだら、マザーボードを最後まで押し込みます。

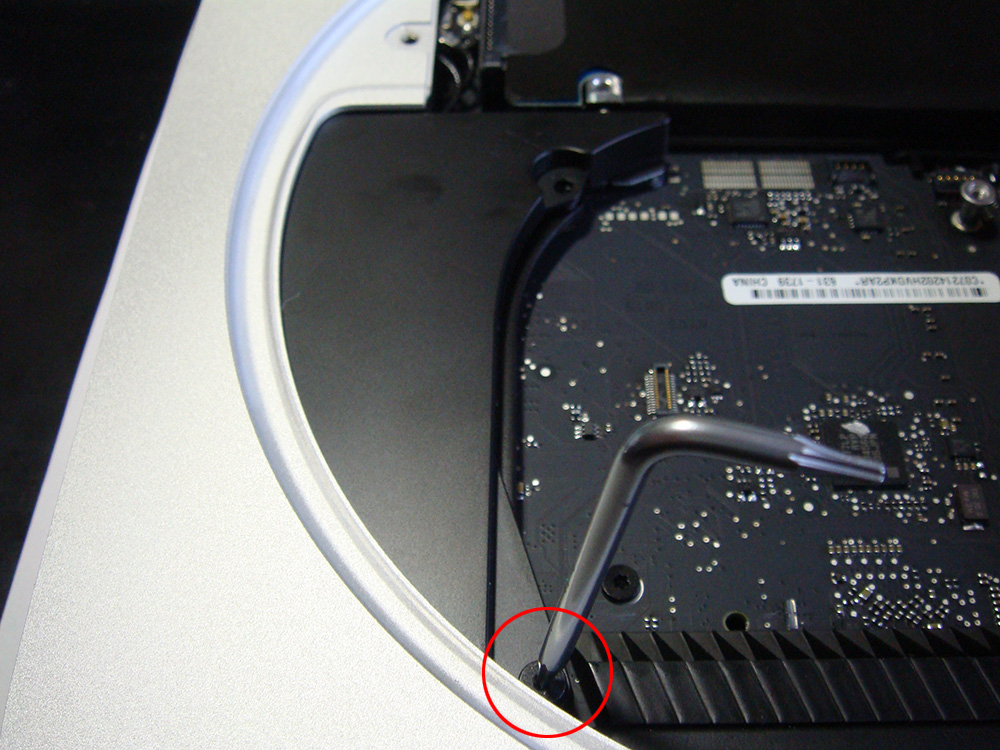

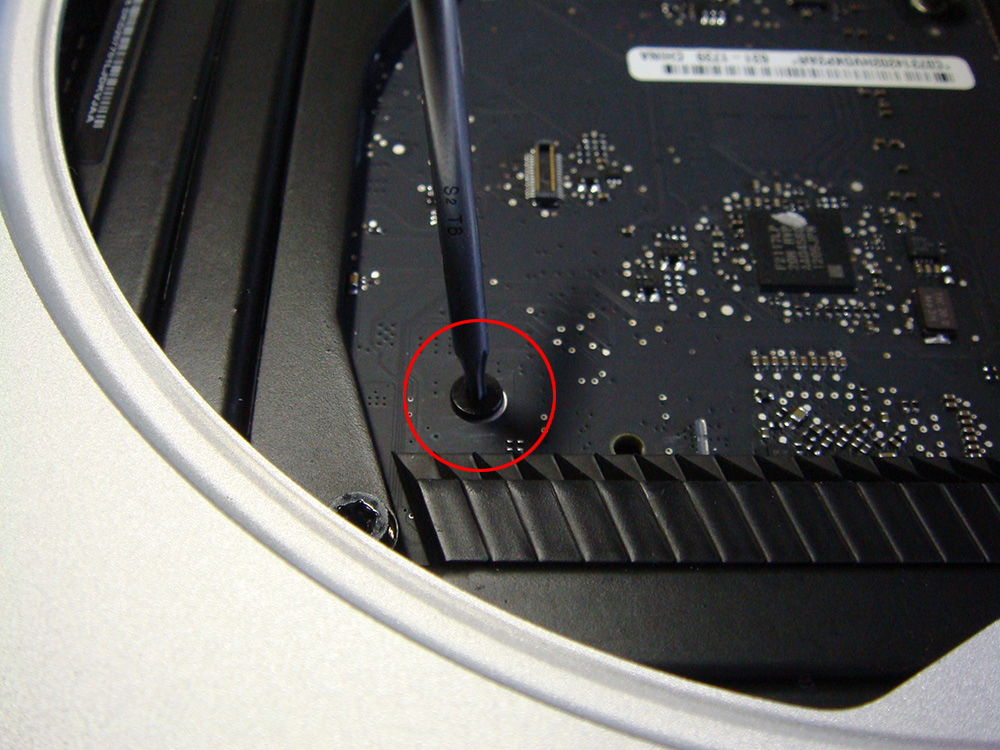

ネジで固定します。

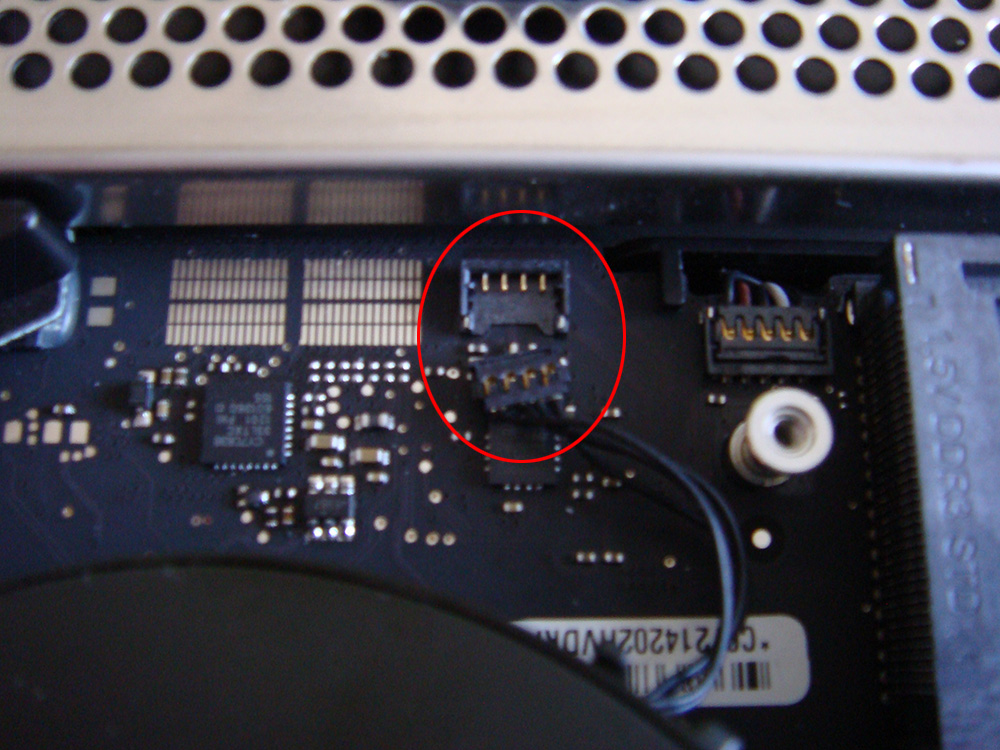

HDD/SSDのケーブルを二つともはめます。

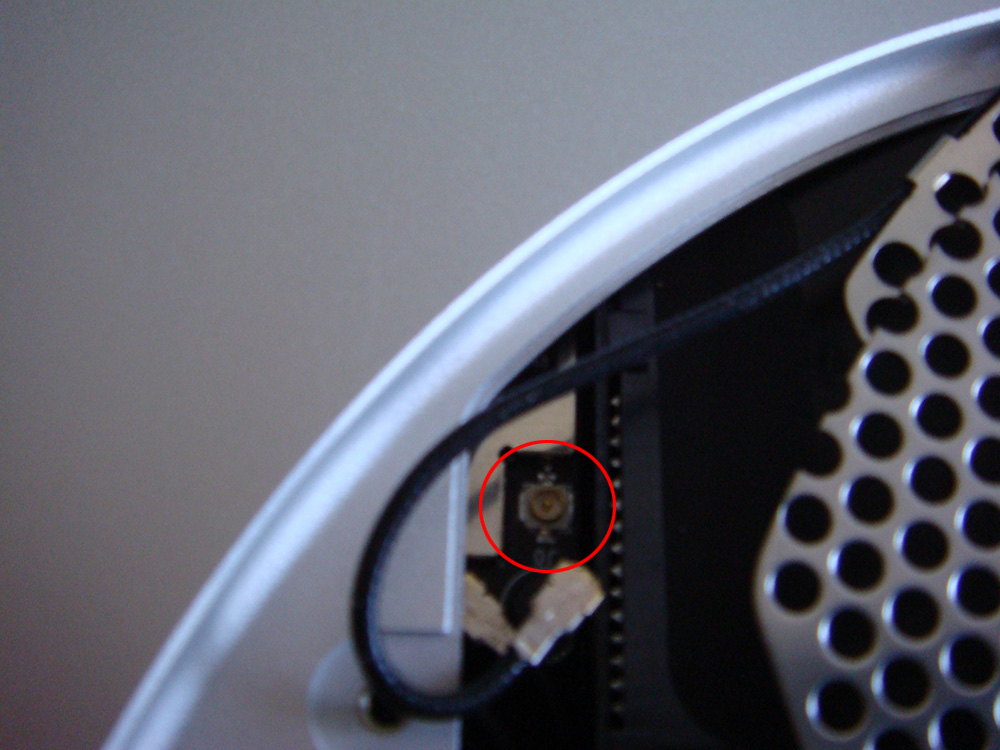

次にWi-Fiアンテナの装着。

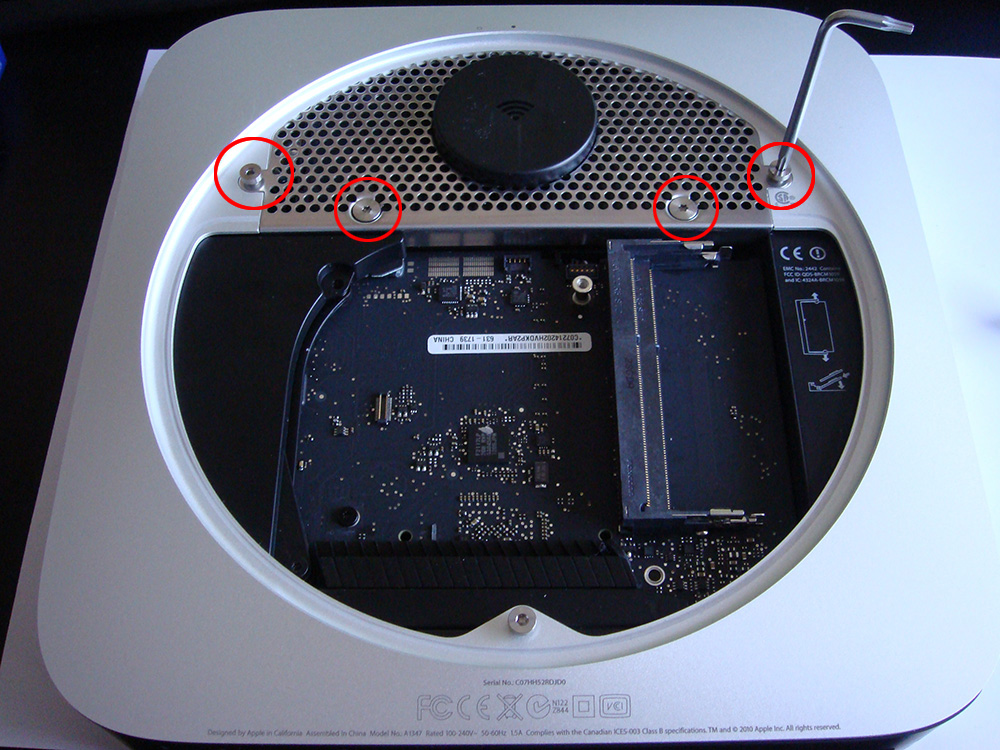

プラスチックカバーの装着。

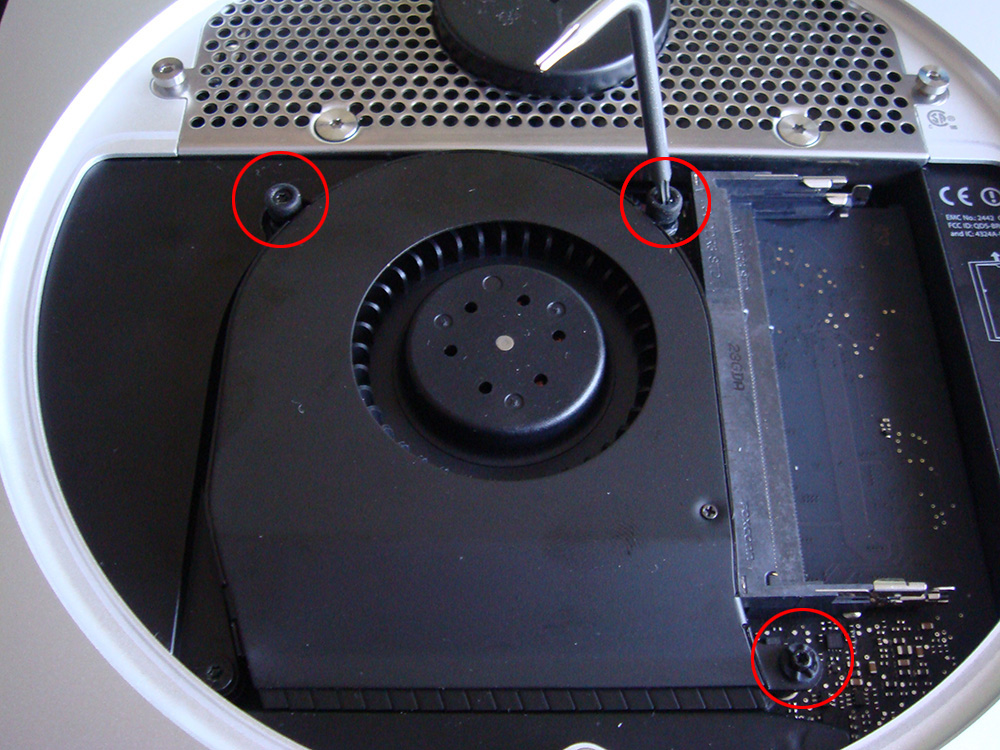

ファンの装着。

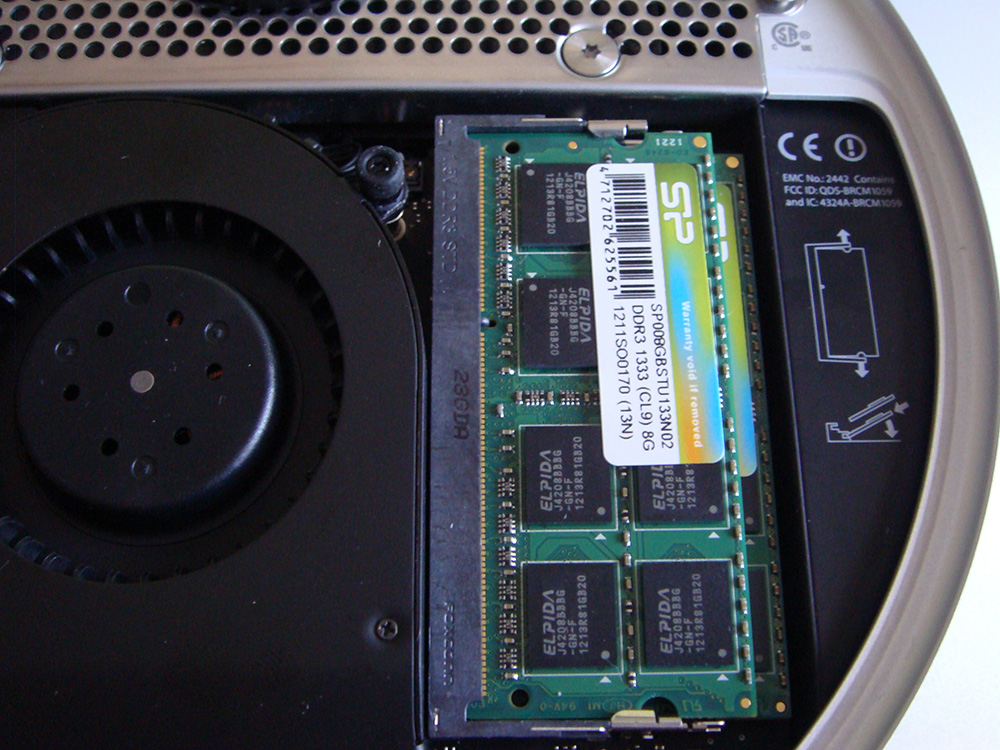

メモリの装着。







最後に余ったネジはありませんか?

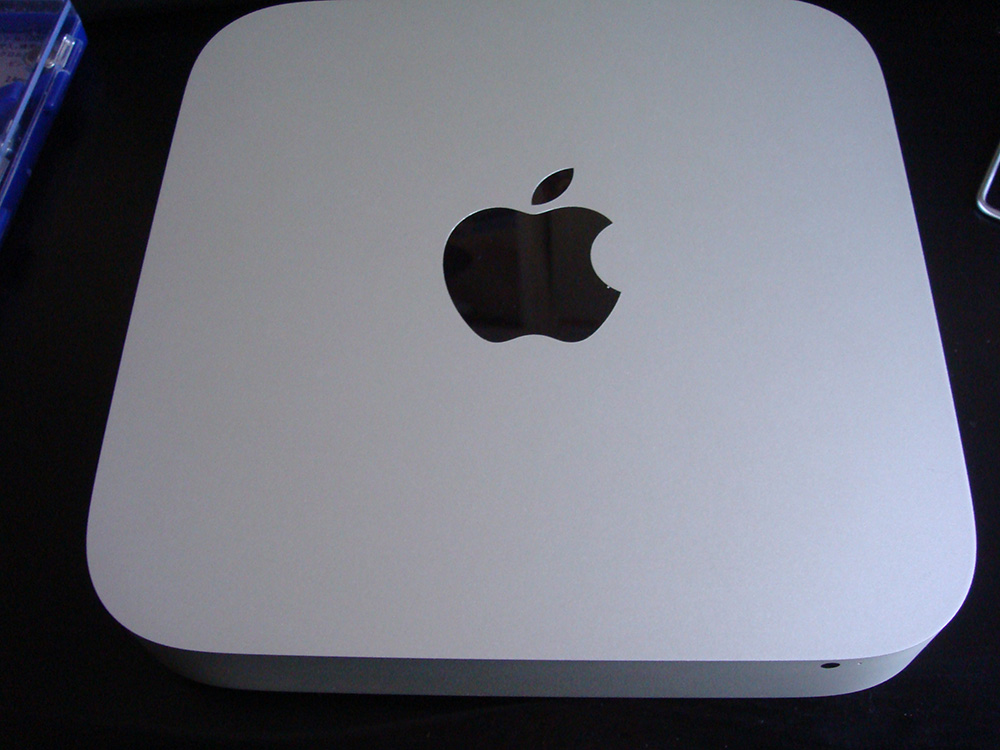

裏蓋を閉めて完了です。







お疲れ様でした。
