電源ユニットの取り外し

ここからは楽勝

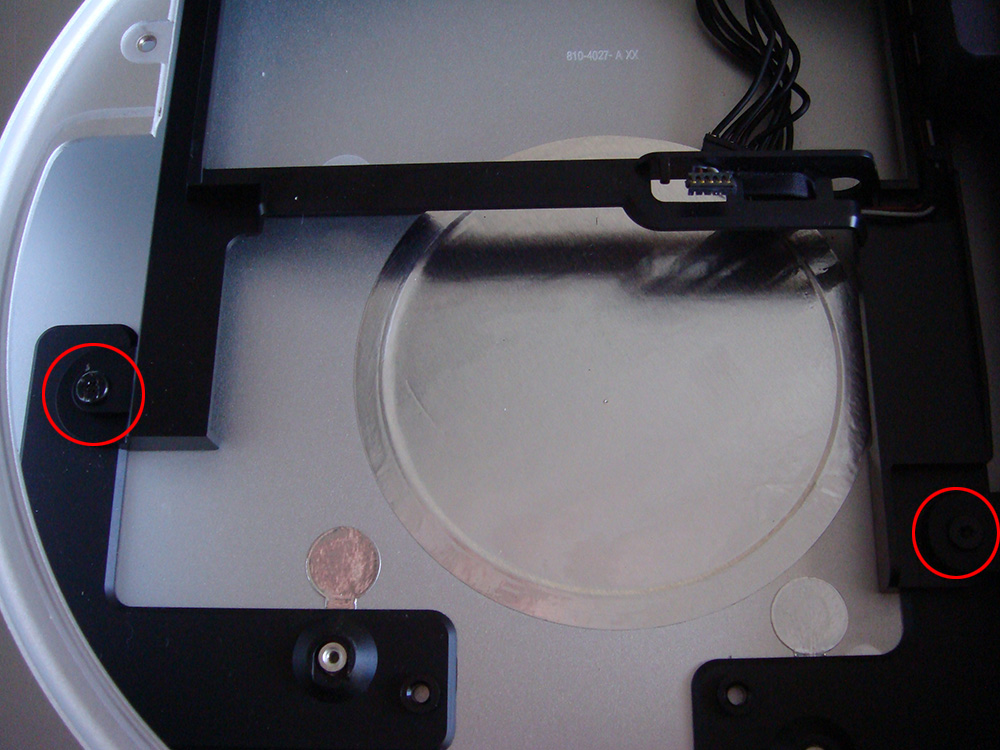

写真のネジを外します。
トルクスドライバーのT6が二か所あります。

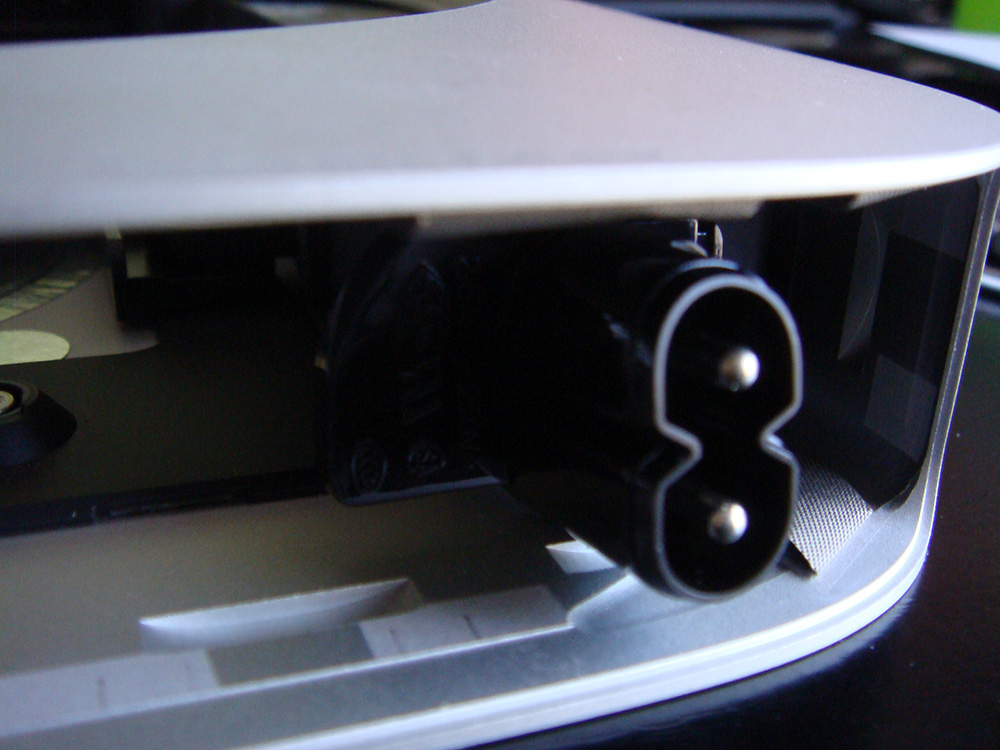

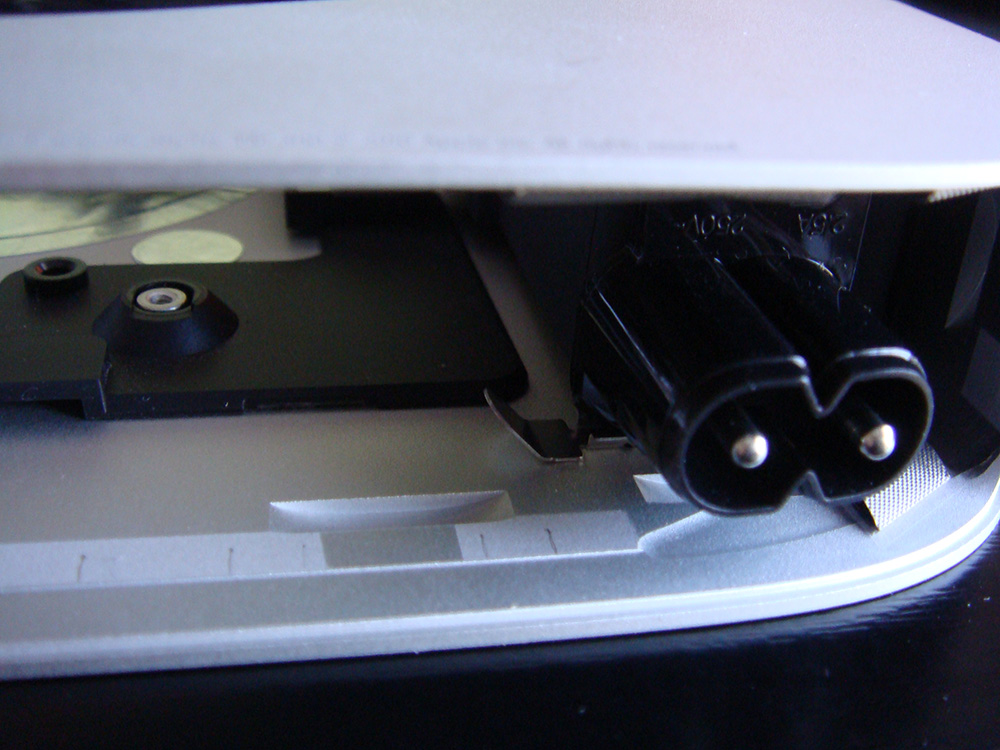

次にACコネクタの下の方に、小さな金属製の留め具がありますので
ずらして引き抜きます。(簡単に外れます)







ACコネクタを90度、反時計回りに回します。







電源ユニットが抜けました。



基盤の取り外し ← TOP → HDDを取り出す
