Mac Miniの開腹作業開始
まずは本体をひっくり返します。

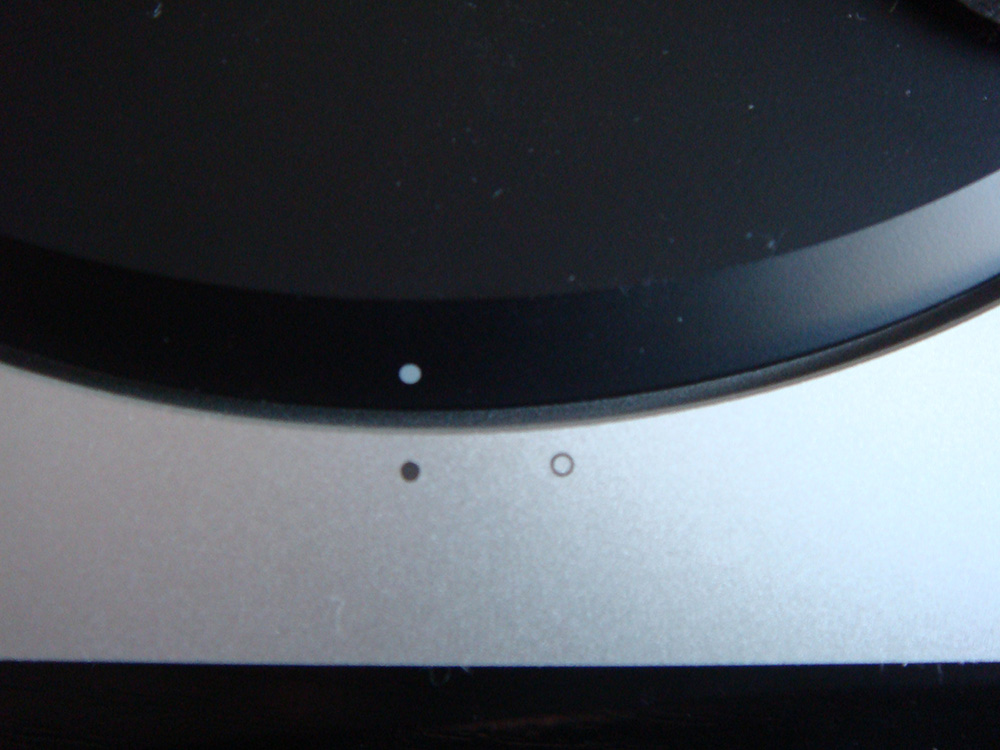

円形の裏蓋を少し左に回します。
少し固いですが、百均で売っているような滑りどめマットが捗ります。

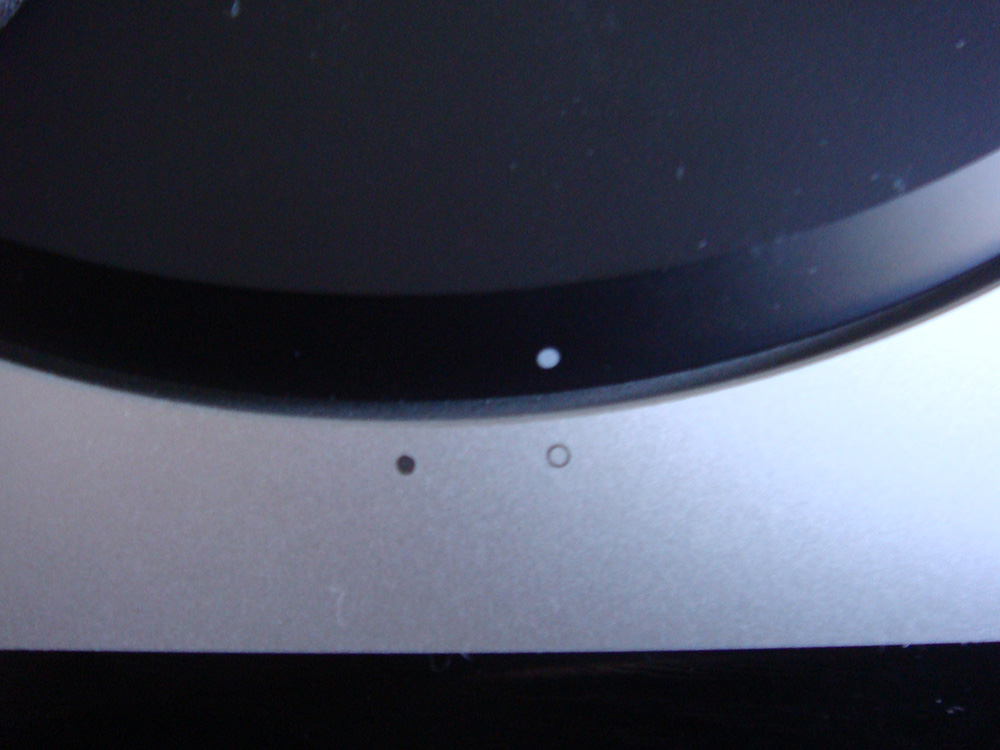

点と点が合わさる位置まで回したら、蓋が外れます。
と思ったら、引っかかる部分がなくて外れません。
本体をまたひっくり返してあげれば、簡単に蓋が落ちます。

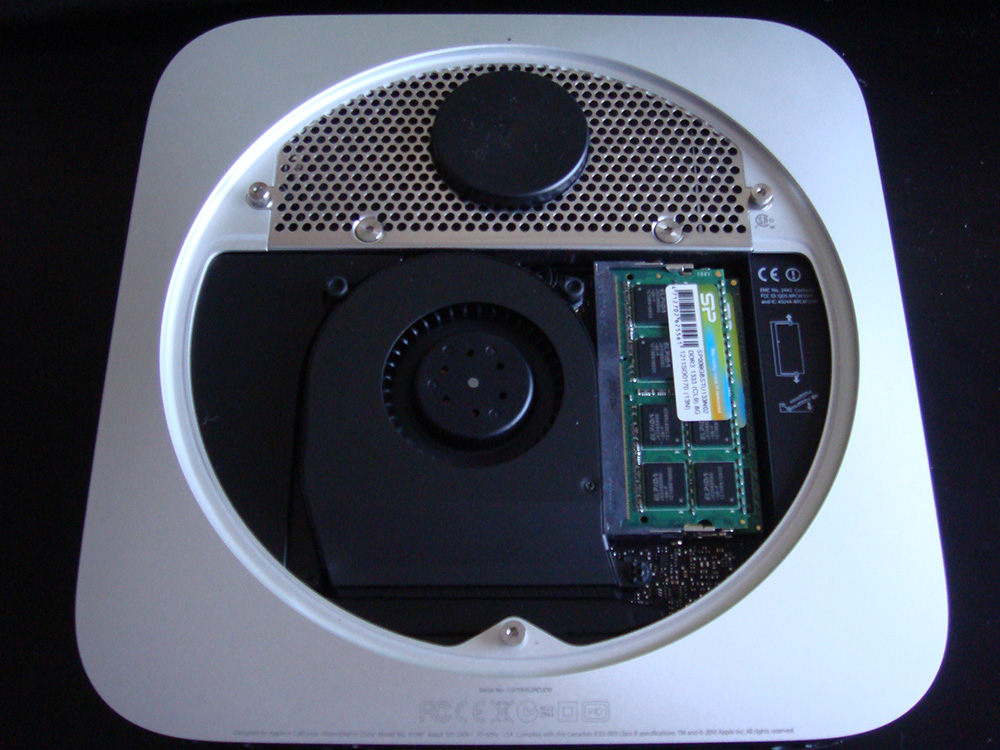

次にメモリーを外します。
外さなくても作業は可能ですが、外しておいたほうが作業性が良いです。
Mac Miniはノーマルの状態でメモリが一枚なので、追加しておきましょう。
公証では8GBまでとなっていますが、実は16GBまでイケます。

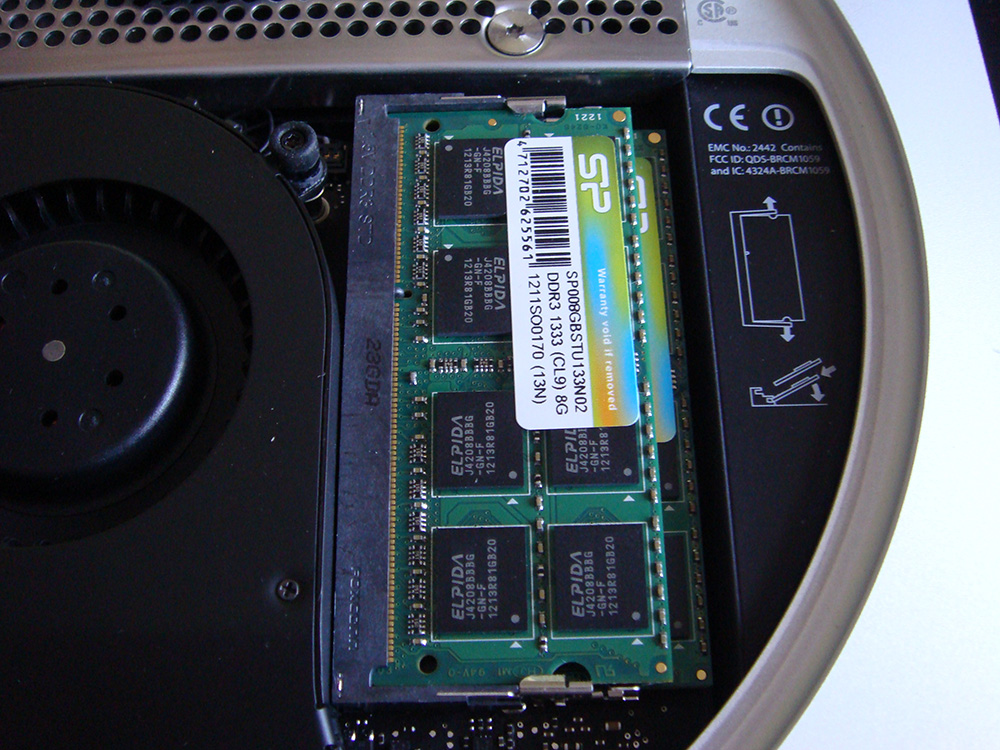

写真では8GBのメモリを二枚装着しています。
きちんと認識されて、何の問題もなく快適に動作していますよ。
メモリの外し方は簡単で、メモリの両脇のバネを外側にずらすと
メモリモジュールが跳ね上がります。
下のメモリも同様の手順で外します。

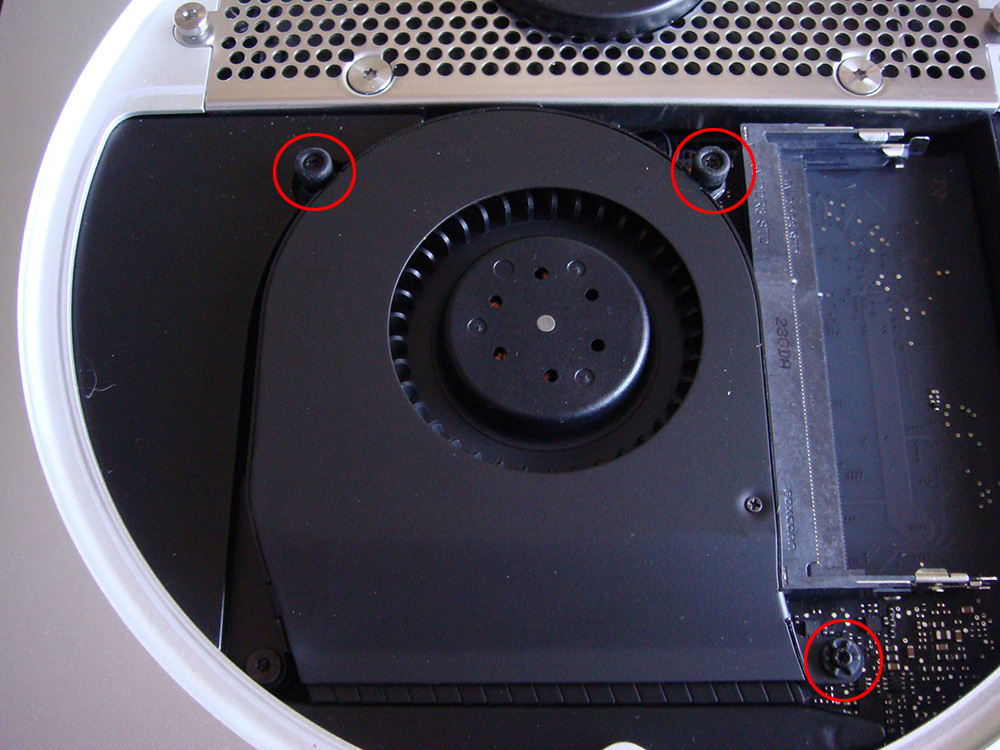

メモリが外れたら、中央に鎮座するファンを外します。
トルクスドライバーのT6が三か所あります。

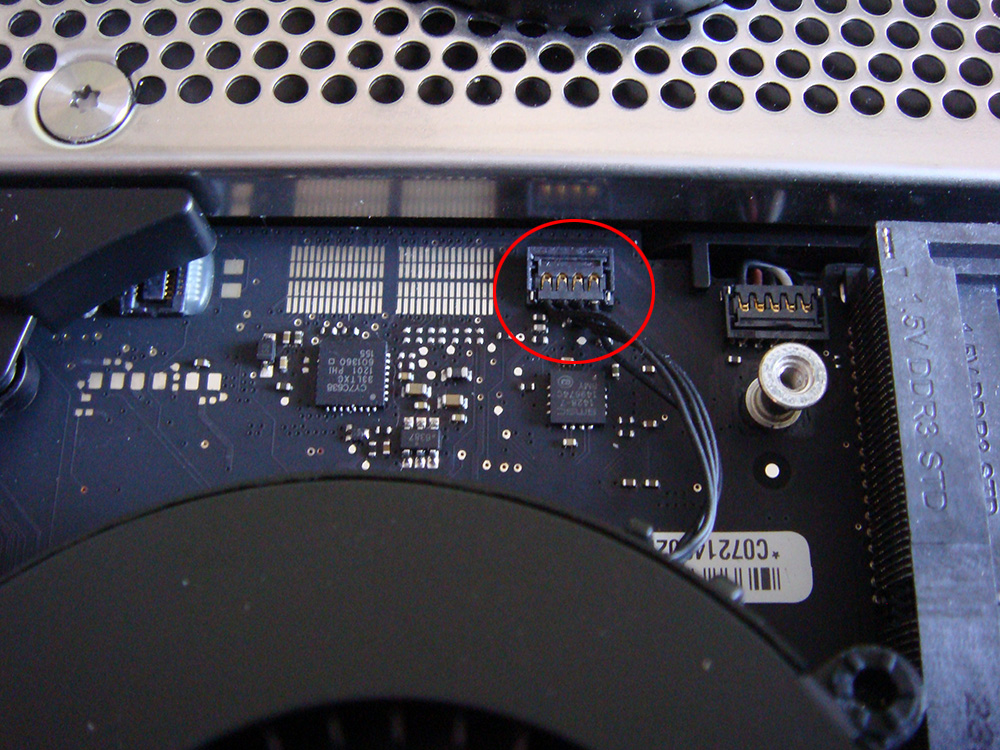

ネジを外したら、ファンの電源コネクタを外します。
コネクタの線が出ている側の下側にリムーバーを差し込んで
上方に外します。
次にプラスチックのカバーを外します。

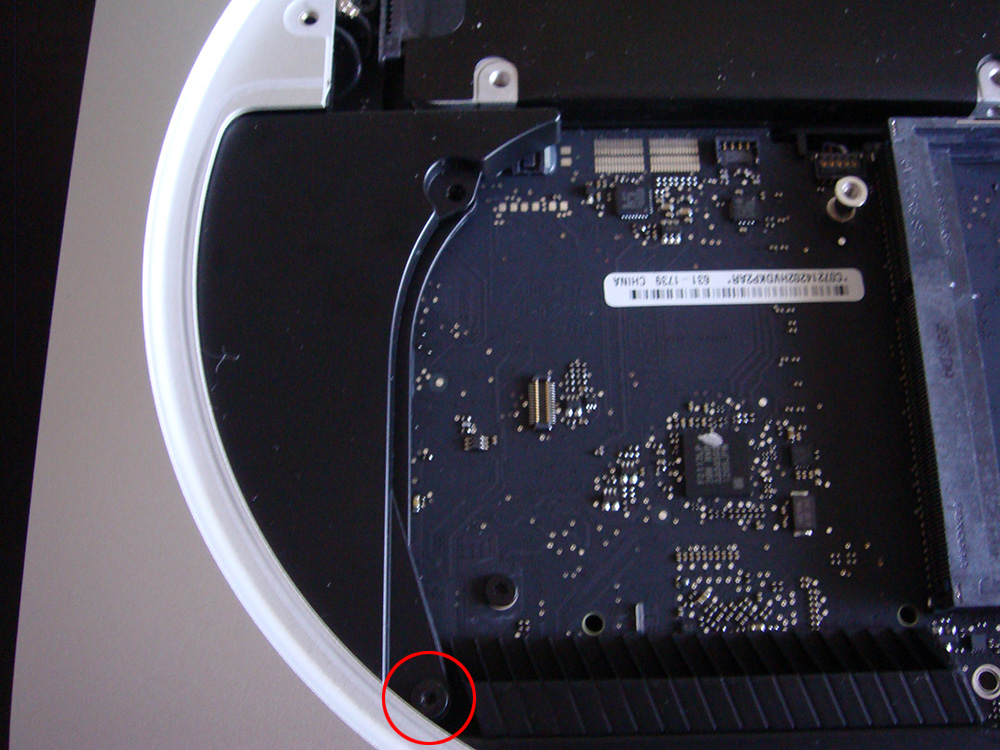

トルクスドライバーのT6が一か所あります。
少し外しにくいですが、メッシュの付近から内側にずらすようにすると
簡単に外れてくれます。
次にWi-Fiアンテナを外します。

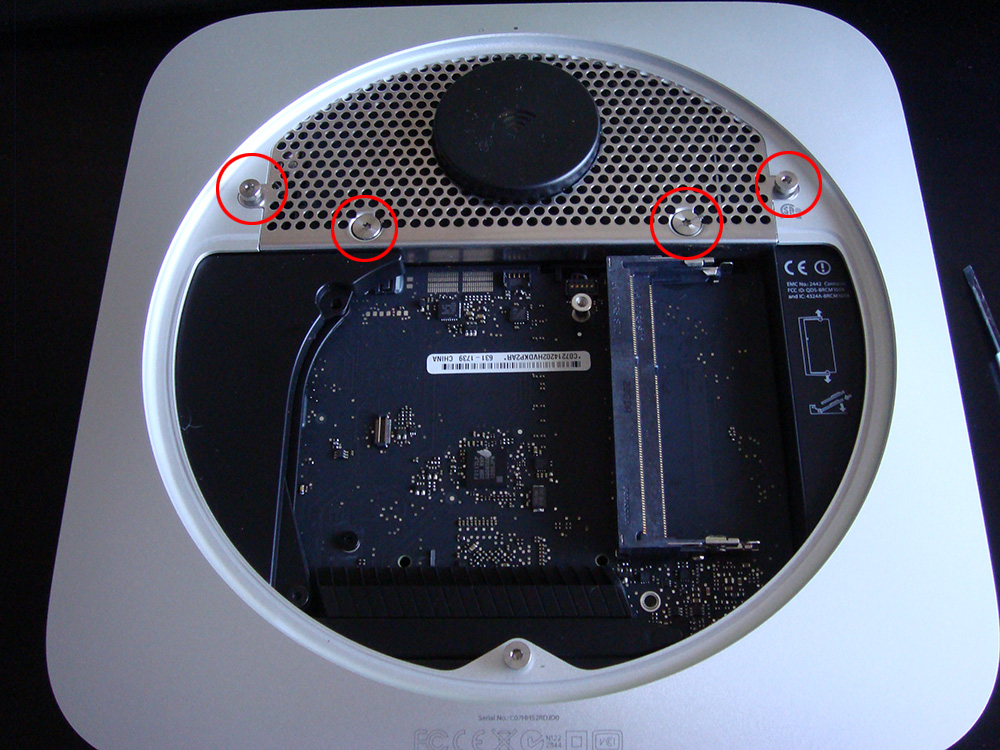

トルクスドライバーのT8が四か所あります。
左右の頭が少し浮いているネジは、裏蓋を止めるガイドも兼ねています。
ネジを外したら、メモリソケットが邪魔をしますが、一度上方へ持ち上げ
そして内側にずらします。

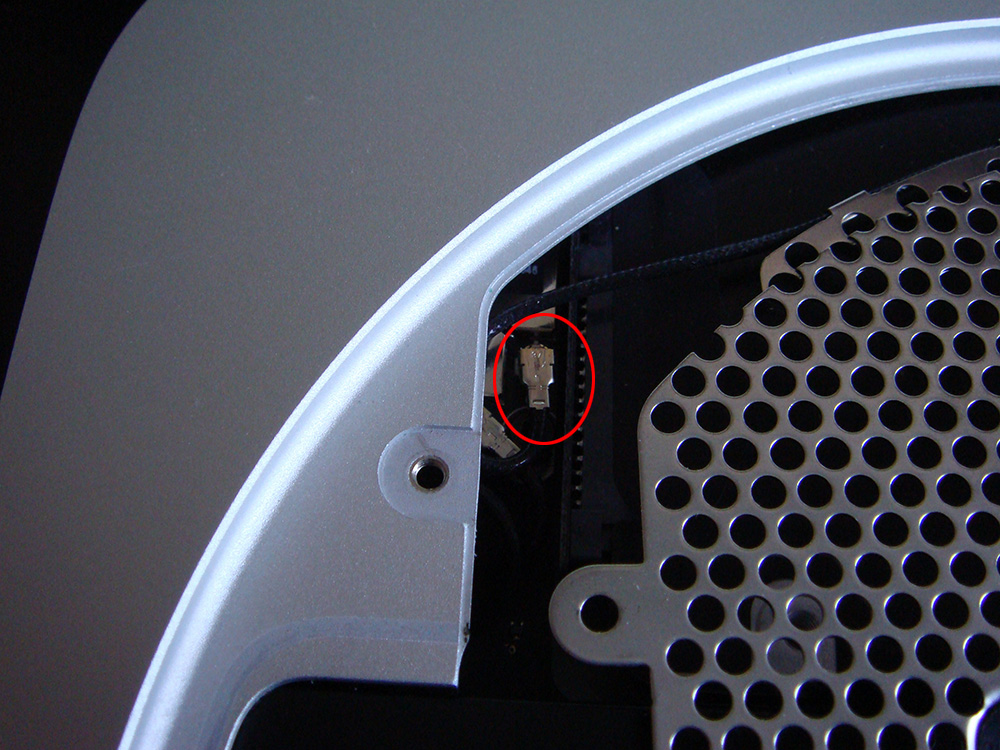

この時、Wi-Fiのコネクタがあるので慎重に外します。
とても小さなコネクタなので、無理な力は掛けないように作業します。
ここまでの作業で、HDDの換装が可能になります。
これ以上外すネジはありません。
しかし、増設となると更なる試練が待ち受けていますので
楽しみにしていてくださいね。
